求攀枝花二滩水电站三座桥的介绍图片 好的多加


文章来源:http://www.anxinr.com文章作者:金沙电子游戏_欢迎来到_金沙9159游艺场 【本文关键词】金沙电子游戏,门桥渡口

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  二滩水电站地处中国四川省西南边陲攀枝花市盐边与米易两县交界处,二滩水电站位于四川省西南部的雅砻江下游,坝址距雅砻江与金沙江的交汇口33Km,距攀枝花市区46Km,系雅砻江水电基地梯级开发的第一个水电站,上游为官地水电站,下游为桐子林水电站。水电站最大坝高240m,水库水库正常蓄水位1200m,总库容58亿m3,调节库容33.7亿m3,装机总容量330万kW,保证出力100万kW,多年平均发电量170亿kW·h,投资103亿元。是中国在二十世纪建成投产最大的电站。1991年9月开工,1998年7月第一台机组发电,2000年完工。坝址处河谷狭窄,枯水时水面宽80~100m,两岸山高300~400m,左岸谷坡25°~45°,右岸谷坡二滩水电站

  30°~45°。基岩由二迭系玄武岩和后期侵入的正长岩以及因侵入活动而形成的蚀变玄武岩等组成,岩体坚硬完整。河床覆盖层厚度一般为20~28m。坝址区仅有小的断层和破碎带,多半以中高角度与河床垂直或斜交,且延伸短小,连贯性差。库区不存在永久性渗漏问题。距坝址80~83km的大坪子,有一处近3亿m3的大滑坡体,但处于稳定状态。坝址地区基本地震烈度为7度。设计烈度为8度。坝址以上流域面积11.64万km2,约占雅砻江整个流域面积的90%。坝址处多年平均流量1670m3s,年径流量527亿m3,实测最大流量11100m3s,发生在1965年8月10日;调查历史最大流量16500m3s,发生在1863年。正常蓄水位1200m,相应库容58亿m3;死水位1155m,相应库容24.3亿m3;调节库容33.7亿m,属季调节水库。大坝按千年一遇洪水设计,洪水流量20600m3s;相应库水位1200m,5000年一遇洪水校核,流量23900m3/s,相应水位1203.5m,库容61.8亿m3,可能最大洪水流量30000m3s。坝址处多年平均输沙量2720万t,多年平均含沙量0.52kg/m3,实测最大含沙量9.58kg/m3。水库面积101km2,水库淹没耕地1656hm2,迁移人口26823人。大坝为混凝土双曲拱坝,为使坝体应力分布均匀,坝肩推力更偏向山体,有利于坝身稳定,水平拱圈为二次抛物线,拱冠梁的上游面为三次多项式曲线m,拱端最大厚度58.51m,厚度比0.232,拱圈最大中心角91.49°,上游面最大倒悬度0.18。坝顶二滩水电站

  弧长775m。坝体混凝土量400万m3。泄洪表孔设于拱坝坝顶中央,共7孔,每孔宽11m,高11.5m,堰顶高程1188.5m,装设弧形闸门。采用相邻大差动30°与20°的俯角跌坎,跌坎上设分流齿坎消能工。泄水中孔共6孔,布置在拱坝坝体中。为使水舌能与表孔水舌有较大碰撞角,中孔体型呈上翘形。出口高程1120m,孔口断面为方形,尺寸为6m×5m。为避免水流径向集中,中孔在平面上实行压力偏转,并用30°、17°、10°三组不同挑角将水舌在横向和纵向散开,以避免水舌重叠而加深对下游的冲刷。两条泄洪洞布置在右岸,采用短进水口龙抬头式直线布置,隧洞为方形断面明流洞,尺寸13m×13.5m(宽×高)。进口底部高程1163m。1号洞长866.53m,2号洞长1197.33m。两洞直坡段底坡分别为7.9%和7%,龙抬头段集中落差为70m,洞内最大流速约45m/s。为了防止高速水流发生空蚀破坏,分别在这两条泄洪洞各设5个和7个掺气设施。掺气设施为一种U型槽式挑坎的新型掺气设施。3套泄洪设施的泄流能力均能单独泄放常年遇到的洪水。大洪水时3套泄洪设施联合泄洪,表、中孔水舌上下碰撞,分散消能。下游设置水垫塘和二道坝作为防冲保护措施。二道坝轴线m(两岸)。水垫塘用钢筋混凝土保护,底板高程980m,长354.14m。当枯水期检修时,只需将二道坝临时加高4~6m,可保证水垫塘有半年多的检修期。

  在三十多公里的金沙江上就有八座公路大桥,在二十多公里的雅砻江上就有四座公路大桥,其中有四座堪称我国桥梁之最。由此可知,这些桥梁是何等雄伟、壮观。

  雅江桥,又称为01号桥,坐落在雅砻江与金沙江交汇处的百余米。该桥于1966年6月建成,是攀枝花的第一座大桥。其主跨为176米,居六十年代我国同类桥梁之首。

  渡口大桥,也就是02号桥,坐落在攀枝花市中心的金沙江上。其主孔跨径为180米,是全国最大跨径的钢板箱型拱桥。

  密地大桥,也就是03号桥。这座桥的桥面两侧,还排着两根巨大的钢管,原来是输送尾矿的管道。该桥主跨180米,是全国最大跨径的钢桁拱桥。

  宝鼎大桥,即07号桥。是通行汽车和输送煤炭的两用大桥,于1982年建成通车。其主孔跨径为170米,是全国最大跨径的钢筋混凝土箱型拱桥。

  在金沙江上还建有河门口大桥、即04号桥,荷花池大桥、即05号桥,新庄大桥、即06号桥,倮果大桥等。

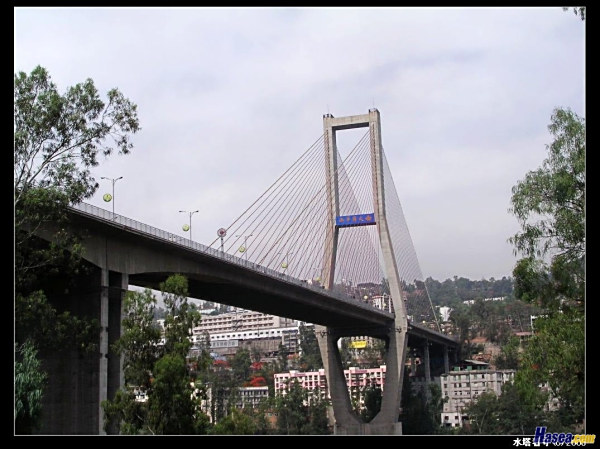

  攀枝花市炳草岗金沙江大桥属单塔斜拉加T型刚构组合新型桥梁,主索塔相对地面高度达180m,为该桥技术难度高、安全威胁大的结构之一.主要介绍该桥塔柱的施工技术及工艺.

  请到这个网站看一看图片,太多了,实在没办法传。。。。。。望采纳。。。。;、。

  2011-08-26展开全部三座桥是哪三座啊?追问就是二滩水电站附近的三座桥追答呃,我知道的有这三座,从下游逆流向上:

  ①三滩桥 大坝下游2公里 跨雅砻江 拱桥 估计1990年通车 二滩电站先期工程 连接米易和盐边

  ④近期要新建鳡鱼大桥,地址说在渔门镇、鳡鱼乡,不知是否就在刚才那座吊桥旁边,也可能介于②③之间。

  哇靠!把炳草岗桥之类的市区桥都搞来干啥呀,要那些都算二滩周边的话,那我能数出三十多座了。光是跨金沙江的各类桥,即有的都21座了、待建6座:

  观音岩上游临时索桥、观音岩下游临时索桥、观音岩桥、丽攀高速庄上桥、陶家渡桥、法拉桥、河石坝桥(待建)、丽攀高速大水井桥、503电厂输煤桥、西区沿江快速路新庄桥、新庄桥、攀钢冷轧厂铁路桥、荷花池桥、渡口桥、渡口吊桥、炳草岗桥、瓜子坪桥(待建)、密地桥、新密地桥、倮果桥、丽攀高速倮果桥、成昆铁路二线金沙江桥(待建)、三堆子桥(待建)、成昆铁路金沙江桥、京昆高速金沙江桥、丽攀昭铁路金沙江桥(待建)、金江桥(待建)。
